Electromagnétisme II : calcul des champs

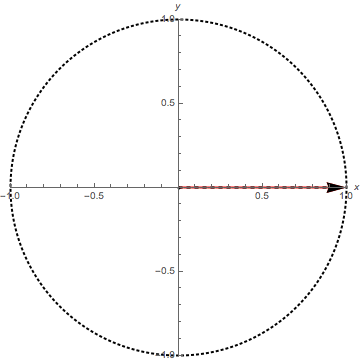

Cette animation représente l'évolution temporelle du champ électrique (flèche rouge) d'une onde plane monochromatique avec polarisation circulaire. Cette évolution est représentée dans un plan perpendiculaire à la direction de propagation, supposée être suivant z. Le champ électrique est la somme de sa composante x, de phaseur E0x (flèche noire suivant l'axe des x) et de sa composante y, de phaseur E0y (flèche noire suivant l'axe des y), comme définis dans le cadre 33 du cours. Ce qui fait que la polarisation est circulaire est le fait que ces deux composantes soient de même norme et en quadrature de phase (la différence de phase est de pi/2, c'est à dire à l'instant ou l'une est maximale, l'autre vaut zéro). Dans cet exemple précis, pour lequel E0x=1 et E0y=-j=exp(-jpi/2), c'est la composante x qui avance sur la composante y, fixant le sens de rotation. Si l'on suppose que la propagation se fait suivant +z (respectivement -z), la polarisation est dite horaire (respectivement anti-horaire) suivant la norme IEEE.
