Electromagnétisme II : calcul des champs

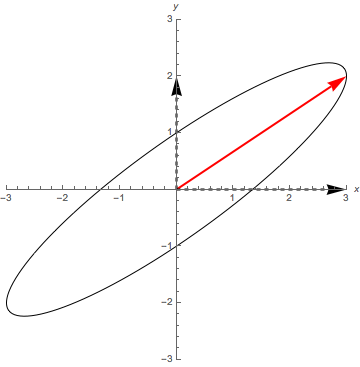

Cette animation représente l'évolution temporelle du champ électrique (flèche rouge) d'une onde plane monochromatique avec polarisation elliptique, ce qui est le cas le plus général. Cette évolution est représentée dans un plan perpendiculaire à la direction de propagation, supposée être suivant z. Le champ électrique est la somme de sa composante x, de phaseur E0x (flèche noire suivant l'axe des x) et de sa composante y, de phaseur E0y (flèche noire suivant l'axe des y), comme définis dans le cadre 33 du cours. Ce qui fait que la polarisation est elliptique est le fait que ces deux composantes n'ait pas la même norme, et ont une différence de phase non-nulle quelconque. Dans cet exemple particulier correspondant au cadre 38 du cours, E0x=3 et E0y=2-j, ce qui crée une ellipse avec un rapport a/b=4.44 et un angle d'inclinaison par rapport à l'axe des x de 35.8 degrés. Si l'on suppose que la propagation se fait suivant +z (respectivement -z), la polarisation est dite horaire (respectivement anti-horaire) suivant la norme IEEE.
