Electromagnétisme II : calcul des champs
EE-201
Animation: la polarisation elliptique vue comme une superposition de polarizations circulaires de sens opposés
Description

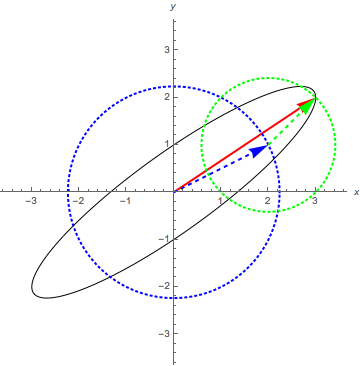

Cette animation représente l'évolution temporelle du champ électrique
(flèche rouge) d'une onde plane monochromatique avec polarisation
elliptique, ce qui est le cas le plus général. Cette évolution est
représentée dans un plan perpendiculaire
à la direction de propagation, supposée être suivant z. Le champ
électrique est la somme de deux composantes circulaires de sens opposés et de normes différentes. La première, en bleu, est celle définie comme le phaseur ER dans le cours, et la seconde, en vert, est EL. La composante de module le plus grand, ici ER, détermine le sens de la polarisation elliptique. La différence des modules de ER et EL détermine le rapport d'aspect de l'ellipse. Le cas particulier de la composante circulaire pure correspond à ER=0 ou EL=0. Lorsque ER et EL ont le même module, la polarisation est rectiligne.
